ハイライト
柔軟なPCBボードのスムーズな制御
,柔軟な印刷回路耐久性膜
,柔軟な膜スイッチ 高性能PCB
-
型番HC-FPC-006
-
材料合成繊維
-
難燃剤V2
-
機械的剛性剛性
-
加工技術電解箔
-
基材銅
-
断熱材エポキシ樹脂
-
サイズ289.00mm * 216.00mm
-
鍵数136 キー
-
コネクタの種類65ピン(ジフ)
-
LED 数12個
-
ワイヤ抵抗≤ 1 オーム/cm
-
電流定格25～100mA、DC0～30V
-
作業電圧≤ 50V DC
-
絶縁電圧≤ 100M オーム 250V DC
-
最小注文数量100
コントロール 感触 滑らかな 柔軟なPCBボード 柔軟な印刷回路

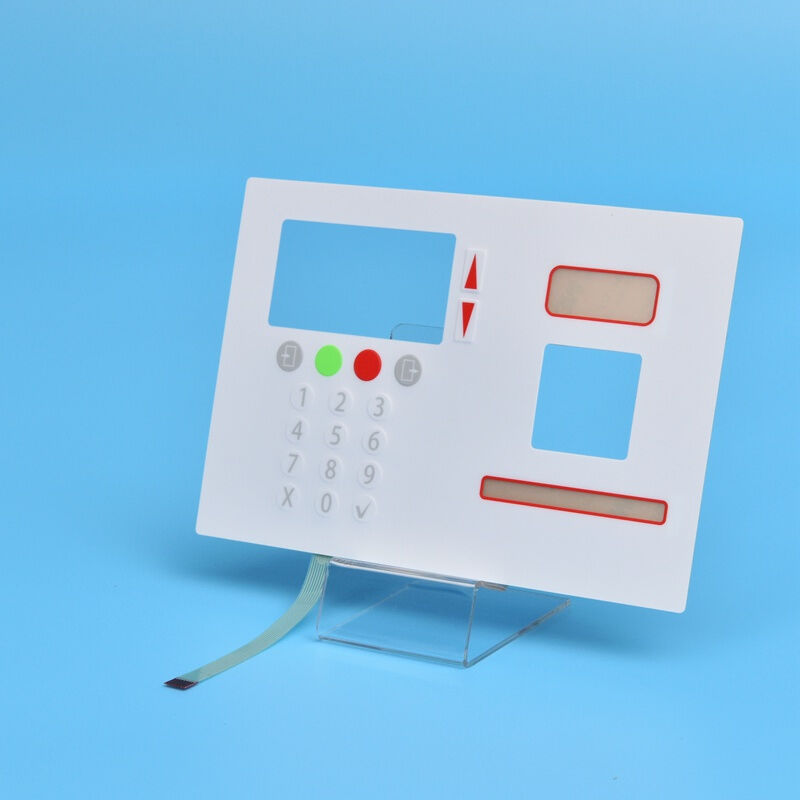

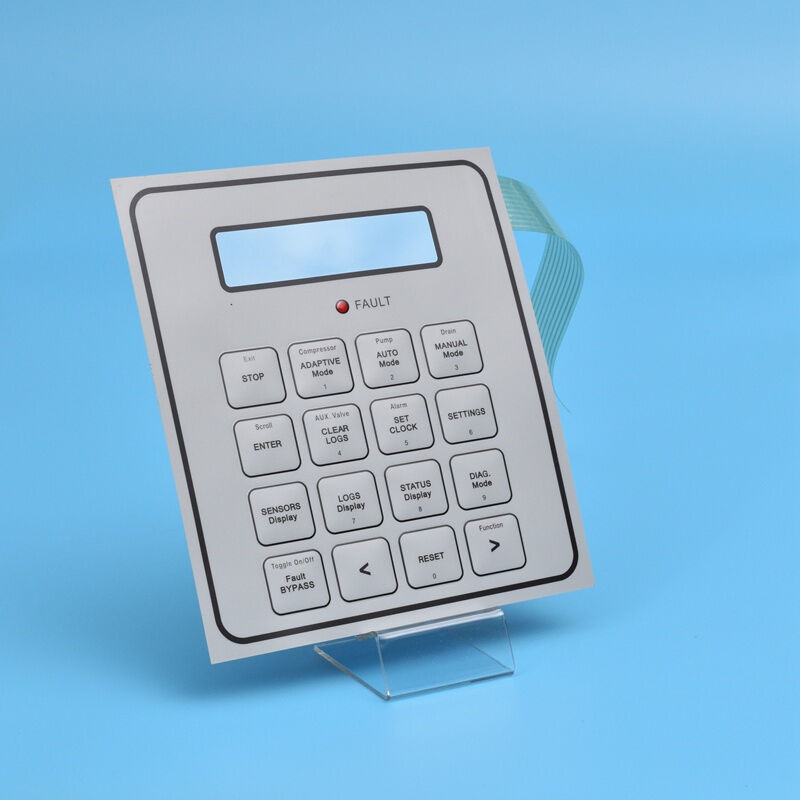

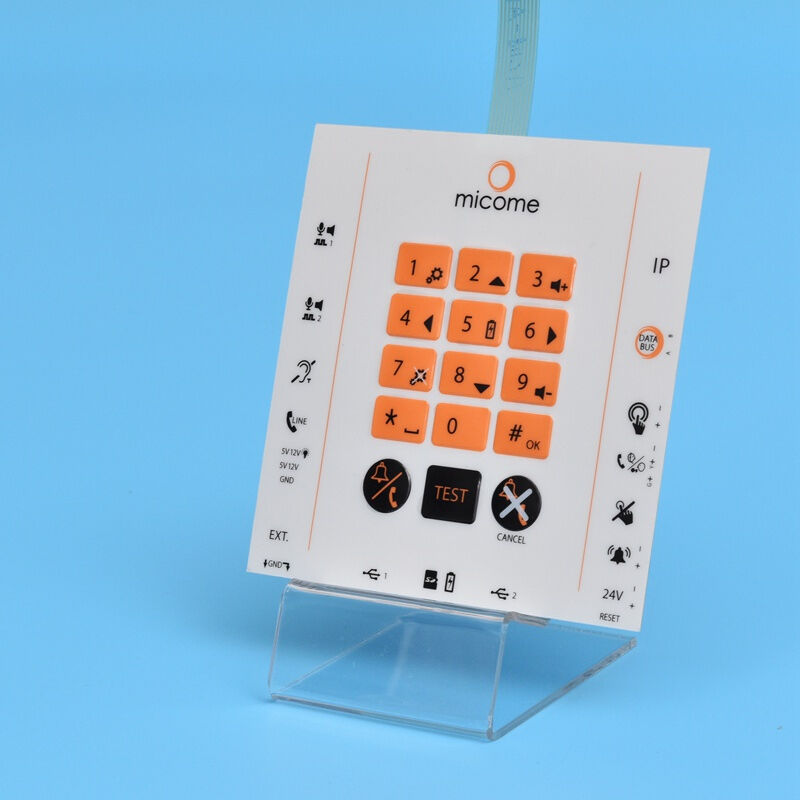

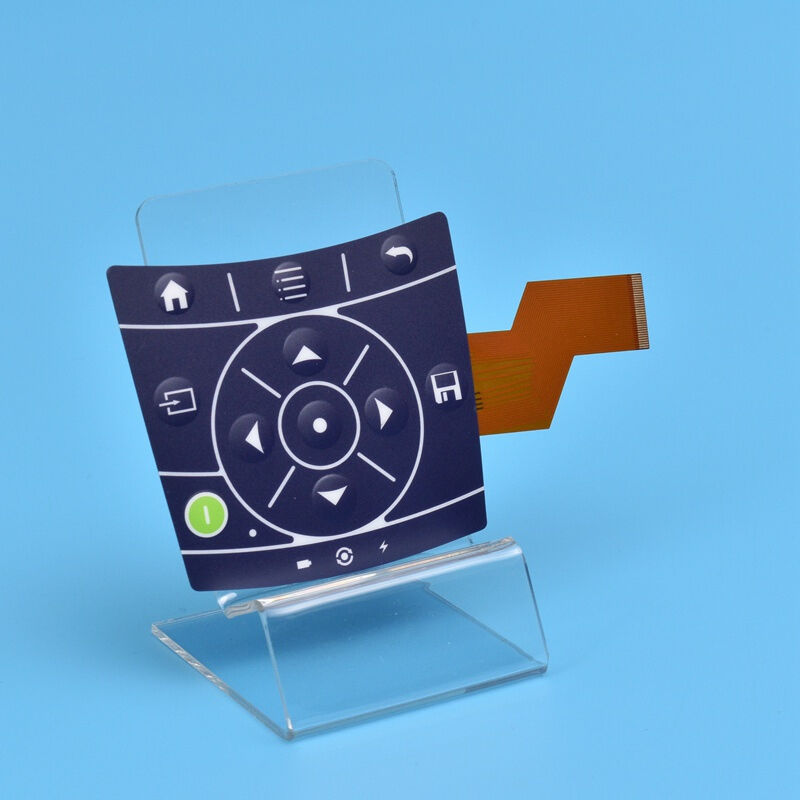

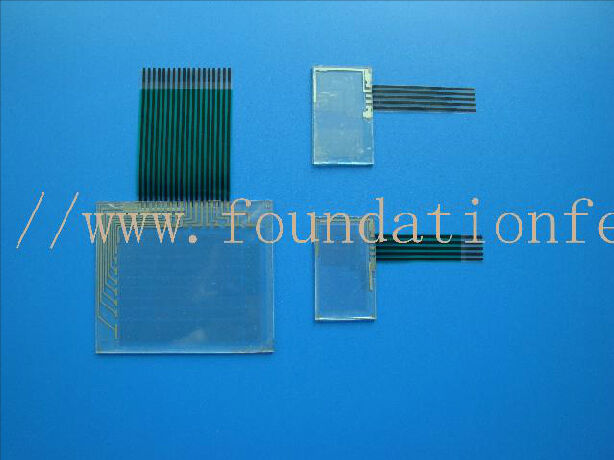

コントロールフィールスムーズなフレキシブルPCBボードフレキシブルプリント回路
当社は、総合的な生産体制、安定した技術人材を備え、完全なワンストップサービスを提供できる製造のプロフェッショナル企業です。
層構造
- かぶせる
- オーバーレイ接着剤
- ドームリテイナー
- メタルドーム
- スペーサー接着剤
- 回路
- 背面接着剤 (お客様のご要望に応じてご利用いただけます)
生産能力
当社の総合的な製造施設には以下が含まれます。
- スクリーン印刷部
- IRトンネルとIRオーブン
- 膜厚計
- レーザー切断機
- パンチング部門とパンチマシン
- エンボスキー部
- 組立ライン
- 電気試験・OQC部門
- 仮想アスペクトテスト
- PUコーティングセクション
技術仕様
| 配線抵抗 | ≤ 1 オーム/cm |
| 電流定格 | 25～100mA、DC0～30V |
| 動作電圧 | ≤ DC50V |
| 絶縁電圧 | ≤ 100M オーム 250V DC |
| ワーキングライフ | ≤ 100 万サイクル |
| 作業温度 | -40℃～70℃ |
| 作業時の湿度 | 40℃～98％RH以下 |
| 基本的な材料の加圧 | DC1500V |
競争上の優位性
デザインと美学
- 豊かで鮮やかな色彩の美しい外観
- 製品の個性を反映する完全にカスタマイズ可能なデザイン
- 耐久性のある色保護を備えた洗えるパネル
- キャラクター、ロゴ、パネル内容はそのままで、ダメージを受けません。
パフォーマンスと耐久性
- 小型・軽量・薄型
- 優れた触覚フィードバックと耐摩耗性
- 便利な設置と接続
- 優れた気密性：防湿、防塵、防水、耐油
- 有害なガス、酸、アルカリに対する耐食性と耐浸食性
- 地震や振動に強い
コスト効率と信頼性
- 一体型キーボード設計による低製造コスト
- 1億サイクルを超える高寿命
- 直感的で安全かつ信頼性の高いパフォーマンスを備えた簡単な操作
- 100% 社内で機能テスト済み
- 断続的な問題のない保証されたコンポーネント
追加の技術パラメータ
| 絶縁抵抗 | <100MΩ、250V DC |
| 接触抵抗 | <1Ω/cm |
| 動作電圧 | ≤ DC50V |
| 動作電流 | 25～100mA、DC0～30V |
| 信頼性・寿命 | >100万回 / 数百万回のサイクルに耐える |
| 動作湿度 | 40°C、<98%RHの場合 |
| 春の時間 | ≤ 5ms |
| 基板電圧 | DC2000V |
| 尾部の柔軟性 | 180度以内の任意の角度 |
| スイッチトラベル | フラットタイプ：0.05～0.3mm / タクタイルタイプ：0.3～1.5mm |
様々な形状のキーでカスタム仕様が可能です。さらに詳細な情報や特定の要件については、お問い合わせください。
