ハイライト
FPC回路の柔らかい膜スイッチ
,多層板膜スイッチ
,スクリーンプリント メムランスイッチ
-
ワイヤ抵抗≤ 1 オーム/cm
-
電流定格25～100mA、DC0～30V
-
作業電圧≤ 50V DC
-
絶縁電圧≤ 100M オーム 250V DC
-
労働生活≤ 100万回
-
作業温度-40℃～70℃
-
仕事 の 湿度40℃≦98%RH
-
基本的な材料の加圧1500V DC
-
絶縁抵抗<100MΩ、250V DC
-
接触抵抗<1Ω/cm
-
動作電圧≤ 50VDC
-
動作電流25～100mA、DC0～30V
-
信頼性寿命>100万サイクル
-
春の時間≤ 5ms
-
基板電圧DC2000V
FPC回路 電気 柔軟な多層ボード 画面印刷 メムランスイッチ
FPC回路電気フレキシブル多層基板スクリーン印刷メンブレンスイッチ
FPC回路電気フレキシブル多層基板スクリーン印刷メンブレンスイッチ
フレキシブルプリント基板の製造
システムの整合性と安定した技術人材による総合的な生産処理を提供し、完全なワンステーションサービスソリューションを提供します。
層構造
- かぶせる
- オーバーレイ接着剤
- ドームリテイナー
- メタルドーム
- スペーサー接着剤
- 回路
- 裏面接着剤（お客様のご要望に応じて）
生産能力
スクリーン印刷部門、IRトンネル、厚さ試験機、IRオーブン、レーザー切断機、パンチング部門、エンボスキー部門、組立、電気試験、OQC部門、仮想アスペクト試験、パンチマシン部門、PUコーティング部門
技術的パラメータ
| 配線抵抗 | ≤ 1 オーム/cm |
| 電流定格 | 25～100mA、DC0～30V |
| 動作電圧 | ≤ DC50V |
| 絶縁電圧 | ≤ 100M オーム 250V DC |
| ワーキングライフ | ≤ 100 万サイクル |
| 作業温度 | -40℃～70℃ |
| 作業時の湿度 | 40℃≦98%RH |
| 基本的な材料の加圧 | DC1500V |
当社のメンブレンスイッチを選ぶ理由
- 低コストで高い信頼性
- 出荷前に全数機能テスト済み (RoHS 準拠)
- 量産を支える3つの工場
- 専門スタッフと管理サポート
- 顧客サービスの専門販売チーム
- メタルドームまたはシリコンキーパッドのオプションが利用可能
- IP65規格に達した防水シール設計
- SANYO、Philips、Siemens、Mattel などの有名ブランドとの 17 年の経験
技術仕様
| 絶縁抵抗 | <100MΩ、250V DC | 接触抵抗 | <1Ω/cm |
| 動作電圧 | ≤ DC50V | 動作電流 | 25～100mA、DC0～30V |
| 信頼性・寿命 | >100万サイクル | 動作湿度 | 40℃、<98%RH |
| 春の時間 | ≤ 5ms | 基板電圧 | DC2000V |
| 尾部の柔軟性 | 180度以内の任意の角度 | スイッチトラベル | フラットタイプ：0.05～0.3mm、タクタイルタイプ：0.3～1.5mm |

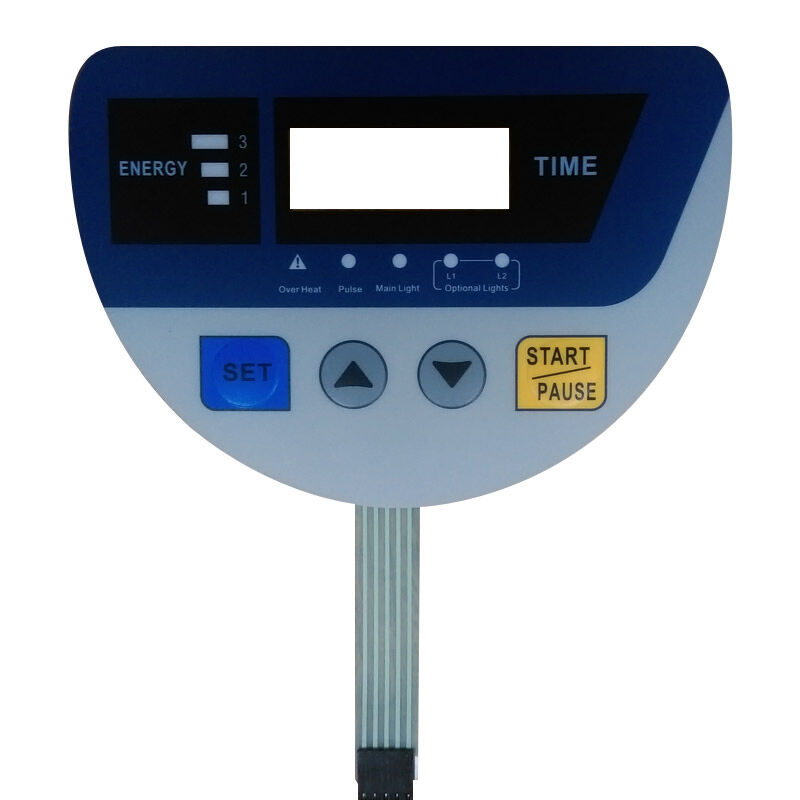

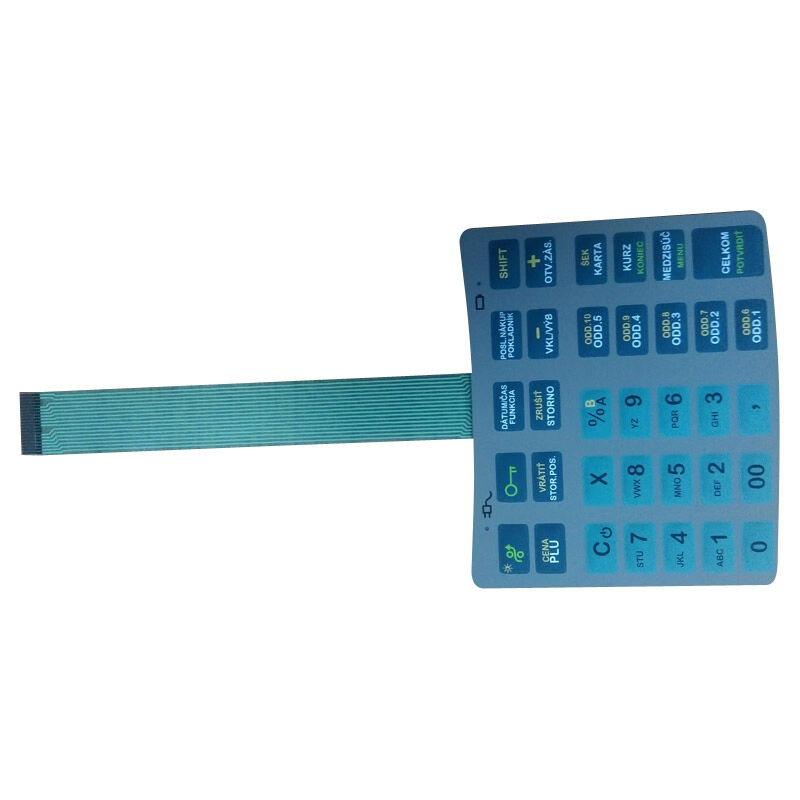

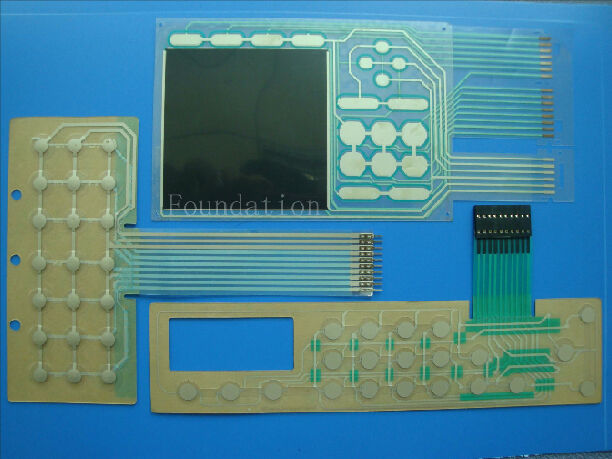

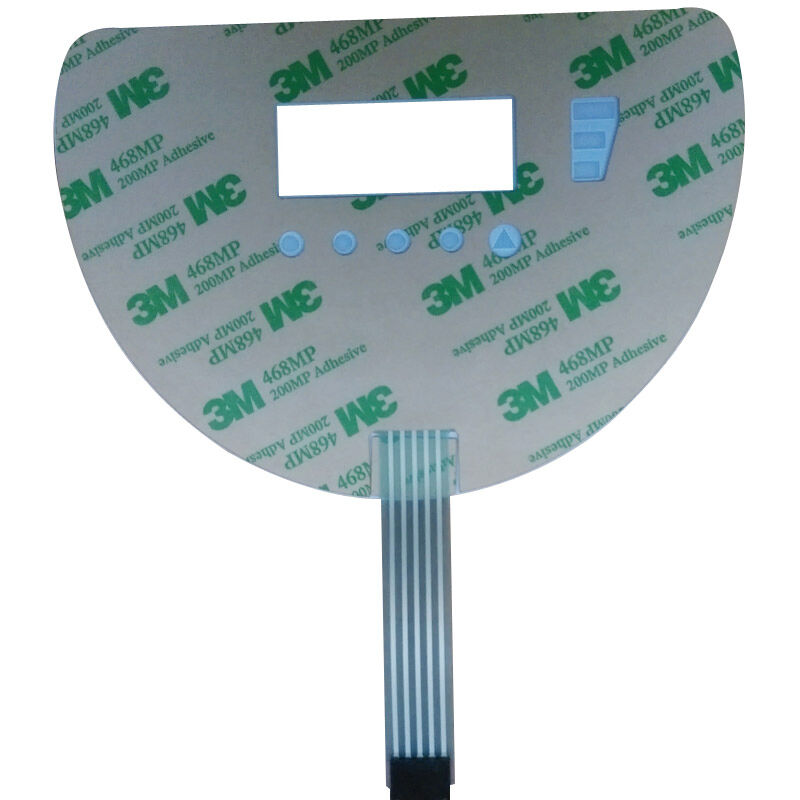

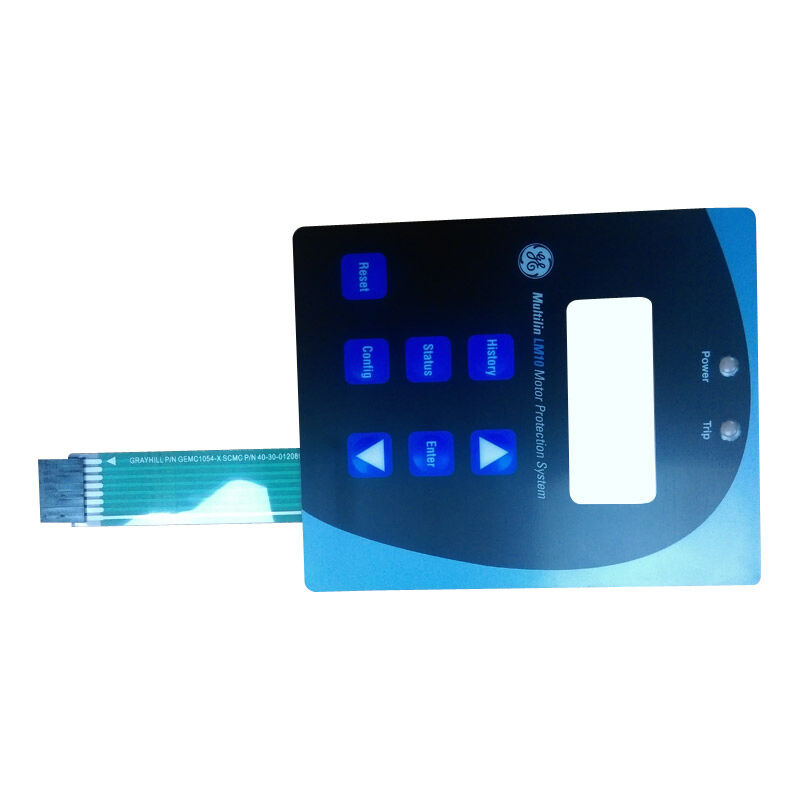

製品画像
詳しい仕様や詳細については、お気軽にお問い合わせください。
