ハイライト
硬い多層柔軟PCB
,電気印刷回路板
,柔軟性のある膜スイッチPCB
-
型番HC-FPC-016
-
コンビネーションモード粘着フレキシブルプレート
-
導電性接着剤導電性銀ペースト
-
難燃剤HB
-
加工技術電解箔
-
基材銅
-
断熱材有機樹脂
-
ワイヤ抵抗≤ 1 オーム/cm
-
電流定格25～100mA、DC0～30V
-
作業電圧≤ 50V DC
-
絶縁電圧≤ 100M オーム 250V DC
-
労働生活≤ 100万回
-
作業温度-40℃～70℃
-
仕事 の 湿度40℃≦98%RH
-
基材加圧1500V DC
-
最小注文数量100
頑丈な多層電気印刷柔軟PCB回路板
頑丈な多層電気印刷柔軟PCB回路板
私たちは統合システムと安定した技術チームを持つ包括的な膜スイッチ製造に特化した 完全なワンストップサービスソリューションを提供します.
製品構築と材料
層構成
- オーバーレイ
- オーバーレイ接着剤
- ドーム保持器
- メタルドーム
- スペースアレッシブ
- サーキット
- 後部接着剤 (カスタマイズ可能)
材料の仕様
- ベース材料:PET/PC
- 覆い材料: AUTOTYPEのポリエステル (PET) またはLEXANのポリカーボネート (PC)
- 後部アデッシブ: 3M 467MP, 3M 468MP,または要求に応じて
- カラーマッチング:PantoneとRALのカラーマッチングシステム
- 尾,ピン,回路のレイアウト:顧客の要求に合わせた
- スイッチタイプ:金属ドームまたはポリドームオプション
テクニカル仕様
電気特性
| ワイヤ抵抗 | ≤ 1 オム/cm |
| 最大回路評価 | 50V DC 100mA 500mW |
| 接触抵抗 | 0.5~10Ω (痕跡長さと材料によって異なります) |
| 断熱抵抗 | 100Vで ≥ 100MΩ |
| 介電抵抗 | 250VRms (50〜60Hz/min) |
| コントクトバウンズ | ≤ 10 ms |
メカニカルプロパティ
| アクチュエーションフォース | フラットタイプ: 57-284G (2-10oz),タクチルタイプ: 170-397g (6-14oz) |
| スイッチストローク | 平面型:0.1-0.5mm,触覚型:0.6-1.5mm |
| 生涯 | >100万回 |
| ドーム スプリングバック 時間 | < 5 msec |
| 尻尾 の 柔軟性 | 180度以内の任意の角度 |
環境仕様
| 操作温度 | 平面/金属ドーム: -20°Cから80°C,ポリドーム: -20°Cから55°C |
| 貯蔵温度 | 平面/金属ドーム: -40°Cから80°C,ポリドーム: -40°Cから60°C |
| 湿度操作 | 温度40°Cで240時間 90% |
| 振動抵抗 | 20GS最大 (10〜200Hz,MIL-STD-202,M204,状態B) |
| ベース材料 ストレージ 抵抗 | 1500V DC |
生産能力
スクリーンプリント部門
IRトンネル&オーブン
厚さ試験
レーザー切断機
パンシング部門
エンボスキーセクション
組み立てライン
電気試験
OQC部門
視覚面のテスト
PUコーティングセクション
製品の特徴
- 窓付きの膜スイッチ
- プレッシャーでタッチ感触キーを
- シルクスクリーン印刷
- 完璧な外装
- 100万以上のライフサイクル
- 高品質の建築
申請
医療機器
電気通信機器
電話システム
家電
セキュリティシステム
産業用制御
商用条件
| 最低注文量 | 50個 |
| 支払条件 | T/T または L/C |
| 模具料 | 100% アドバンス |
| サンプル時間 | 承認の抽出から9-10日後 |
| 生産 リード タイム | 試験の承認後15-22日 |
会社情報
| 産地 | ドン・グアン,中国 |
| ブランド名 | 財団 |
| モデル番号 | HC-MS-002 |
| 認証 | ISO9001:2008SGS,RHS |
企業 の 利点
- 経験豊富な経営チーム
- プロフェッショナル・スタッフと熟練労働者
- 強力な研究開発能力
- 迅速な配達時間
- 競争力のある価格
- 大規模な注文に利用可能な2つの工場
- 専門的な販売チームと優れた顧客サービス

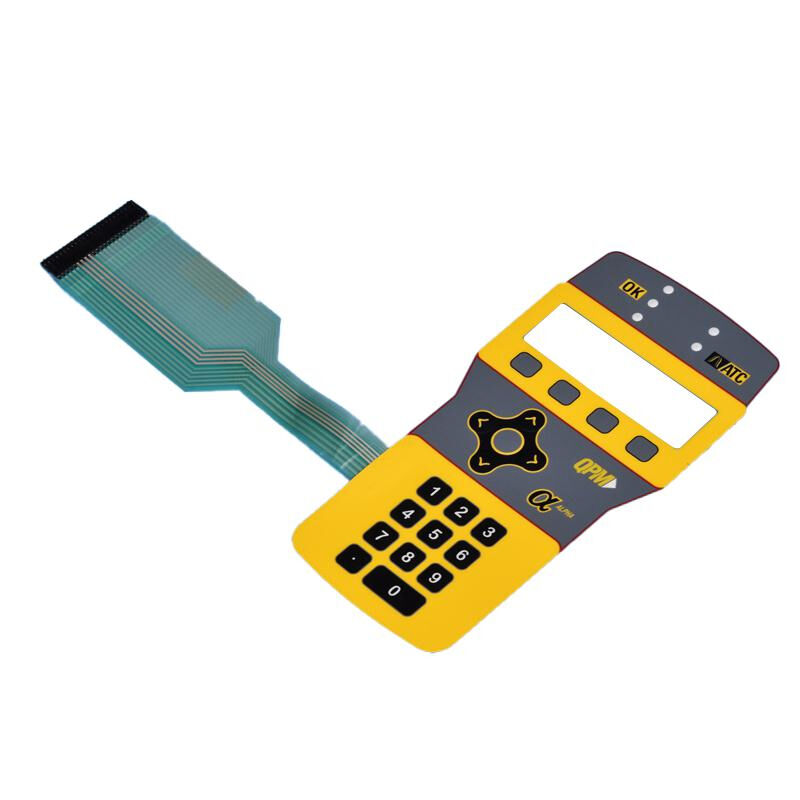

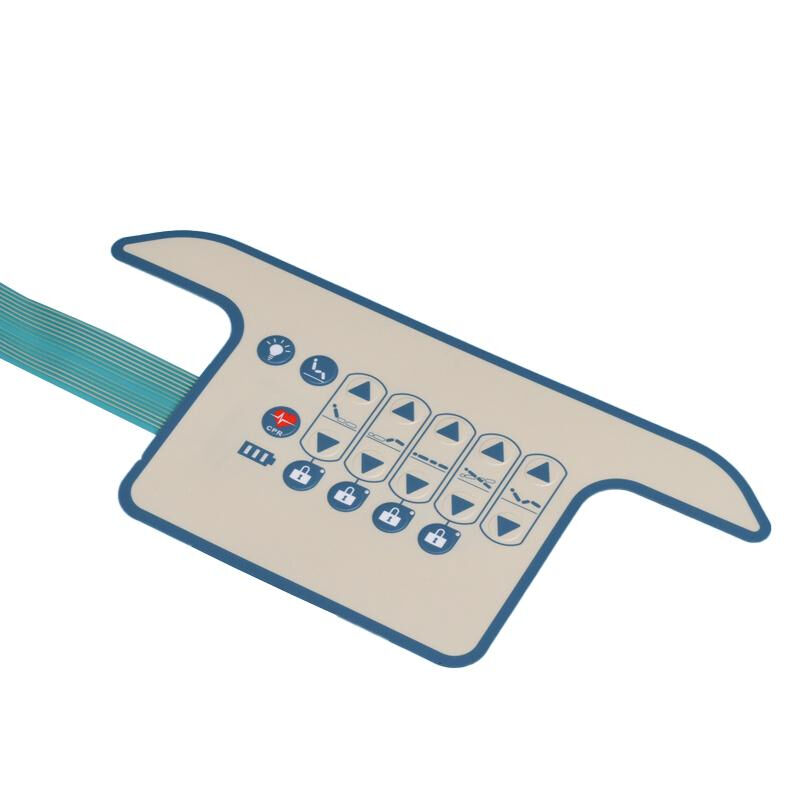

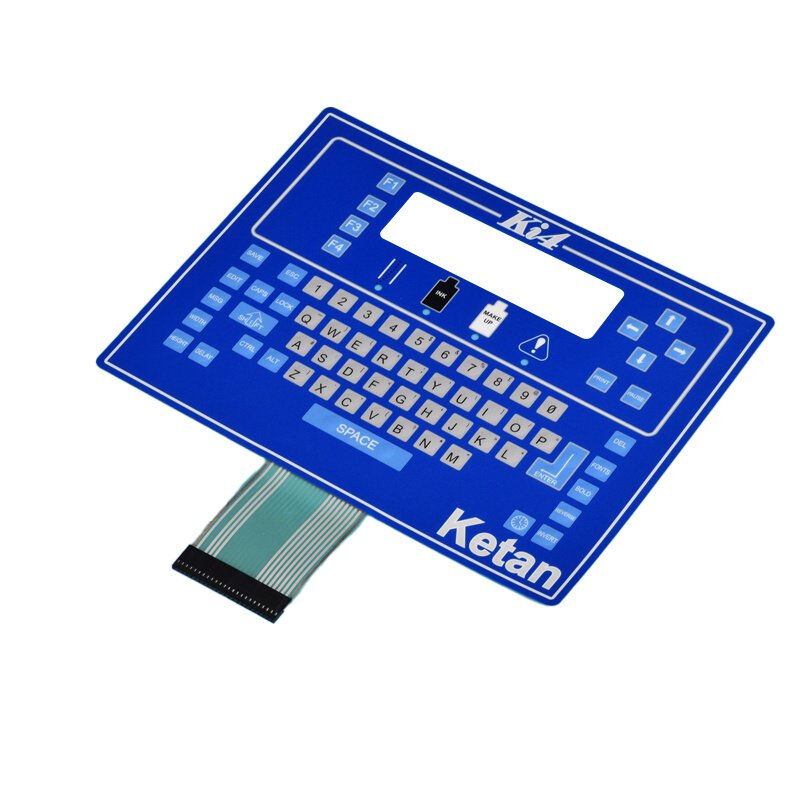

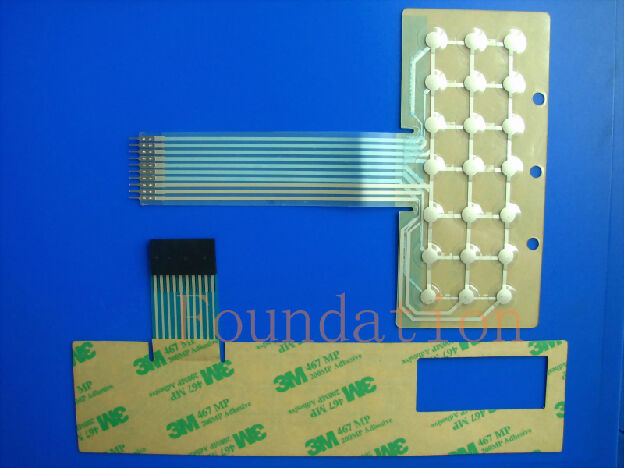

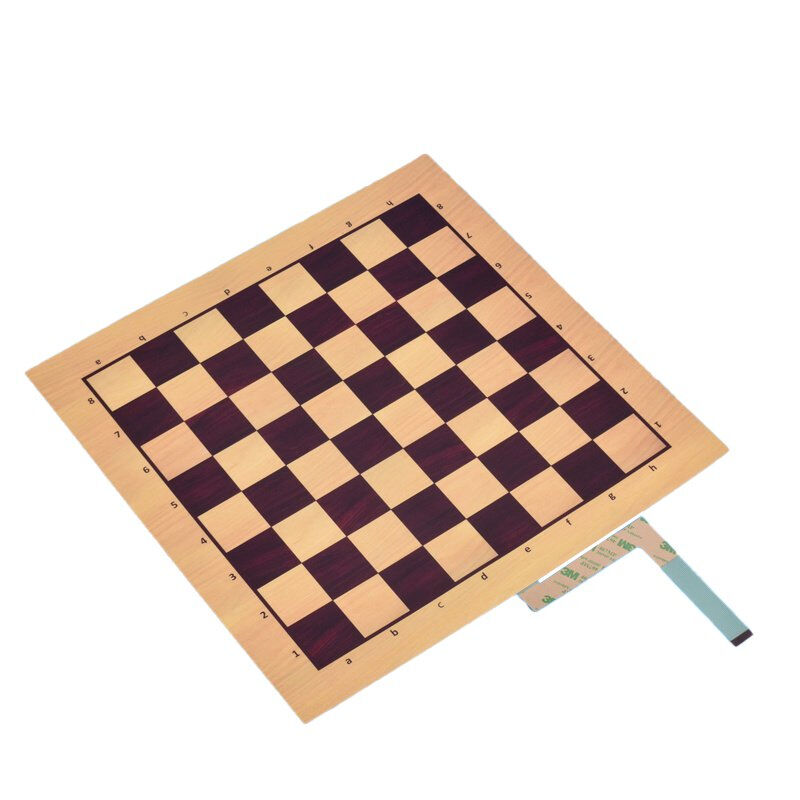

製品画像
