ハイライト
柔軟なメムランスイッチ制御キーボード
,FPC回路板のスイッチパネル
,柔軟な印刷スイッチキーボード
-
型番HC-FPC-022
-
コンビネーションモード粘着フレキシブルプレート
-
導電性接着剤導電性銀ペースト
-
難燃剤V2
-
加工技術電解箔
-
基材銅
-
断熱材有機樹脂
-
最大電圧50V DC
-
最大電流100mA
-
接触抵抗0.5〜10Ω
-
絶縁抵抗≧100MΩ
-
耐電圧性250VRMS
-
作動力57～397g
-
スイッチストローク0.1～1.5mm
-
納期-20 80°Cに
-
最小注文数量100
柔軟な印刷 スウィスパネル FPC制御キーボード回路板
柔軟な印刷スイッチパネル FPC制御キーボード回路板
高性能柔軟な印刷回路制御キーボード 工業用アプリケーションで信頼性の高い操作のために設計されています
主要 な 特徴
- 覆い材料: AUTOTYPEのポリエステル (PET) またはLEXANのポリカーボネート (PC)
- 後部接着剤:3M 467MP,3M 468MP,同等のオプション
- カラーマッチング: パントーンとRALのカラーマッチングシステム
- お客様の要求に応じて,カスタム尾,ピンと回路のレイアウト
- メタルドームまたはポリドームの構成で利用可能
電気仕様
- 最大電路指定:50V DC,100mA,500mW
- 接触抵抗:0.5〜10Ω (痕跡長さと材料によって異なります)
- 断熱抵抗: 100Vで ≥100MΩ
- ダイレクトリック抵抗: 250VRms (50〜60 Hz/min)
- 契約のブランス: ≤10 ms
メカニカル仕様
- アクチュエーションフォース:フラットタイプ = 57 ~ 284G (2 ~ 10oz),タクチルタイプ = 170 ~ 397g (6 ~ 14oz)
- スイッチストロック:フラットタイプ = 0.1 ~ 0.5mm,タクチルタイプ = 0.6 ~ 1.5mm
環境仕様
- 動作温度:フラット/金属ドーム: -20°Cから80°C,ポリドーム: -20°Cから55°C
- 貯蔵温度:フラット/メタルドーム: -40°Cから80°C,ポリドーム: -40°Cから60°C
- 動作湿度:40°Cで240時間90%
- 振動:最大20GS (10〜200Hz,MIL-STD-202,M204,状態B)
テクニカル仕様
| 電線の鉛抵抗 | <1Ω/CM | 寿命 | >100万回 |
| 定数電流 | 25~100mA,0~30V DC | 操作温度 | -104°F~158°F |
| 定位電圧 | <50V,DC | 湿度操作 | 104°F <98% RH で |
| 断熱抵抗 | <100MΩ,250V DC | ドームスプリングバック時間 | < 5 msec |
| スイッチ移動 | 平面型 0.05-0.3mm 触覚型:0.3-1.5mm |
基礎材料の電圧抵抗 | 1500V DC |
| 尾の柔軟性 | 180度以内の任意の角度 | ||

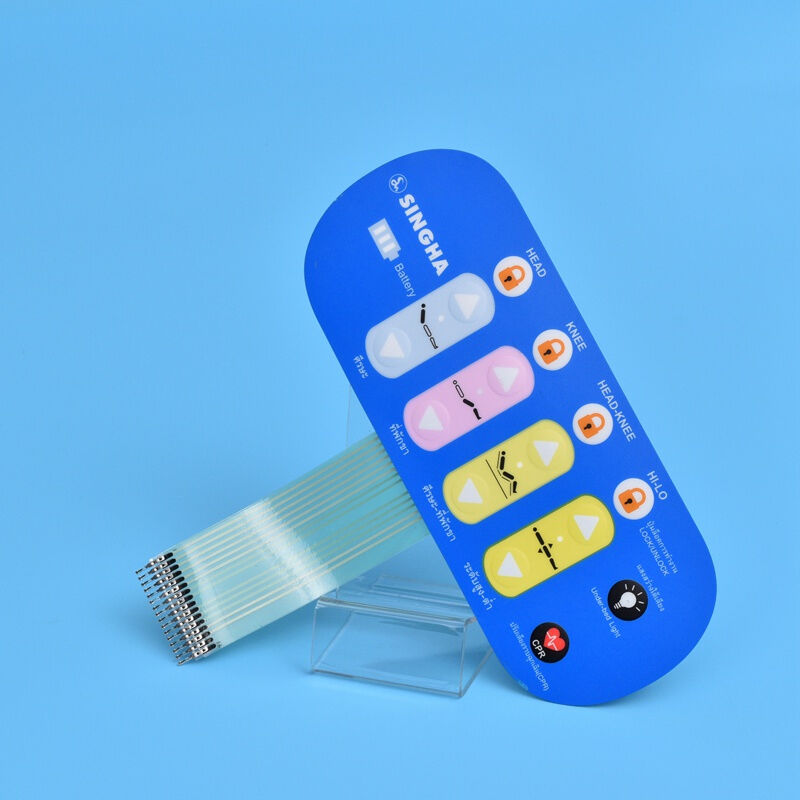

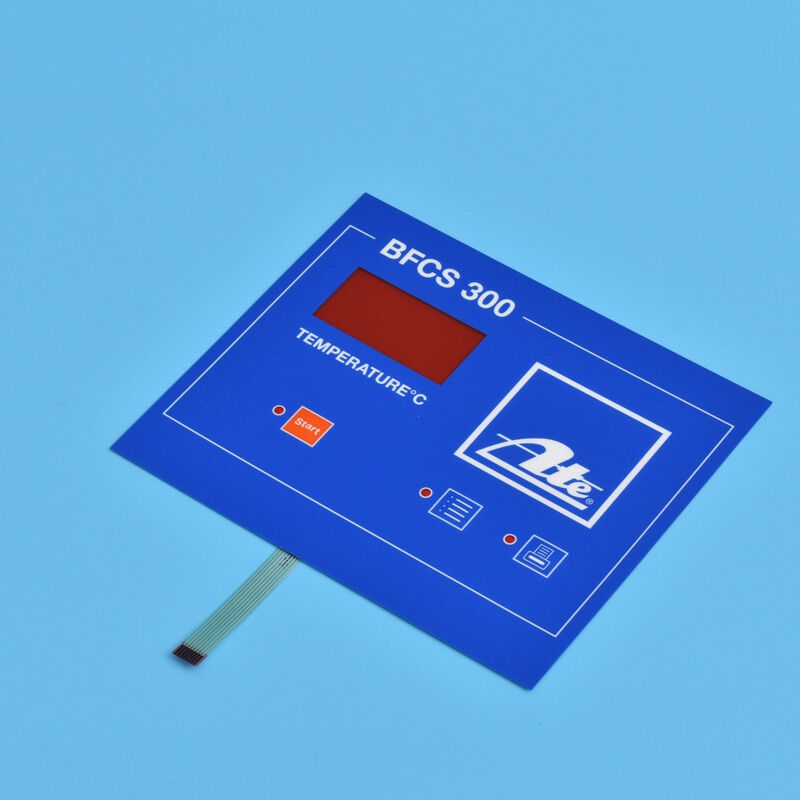

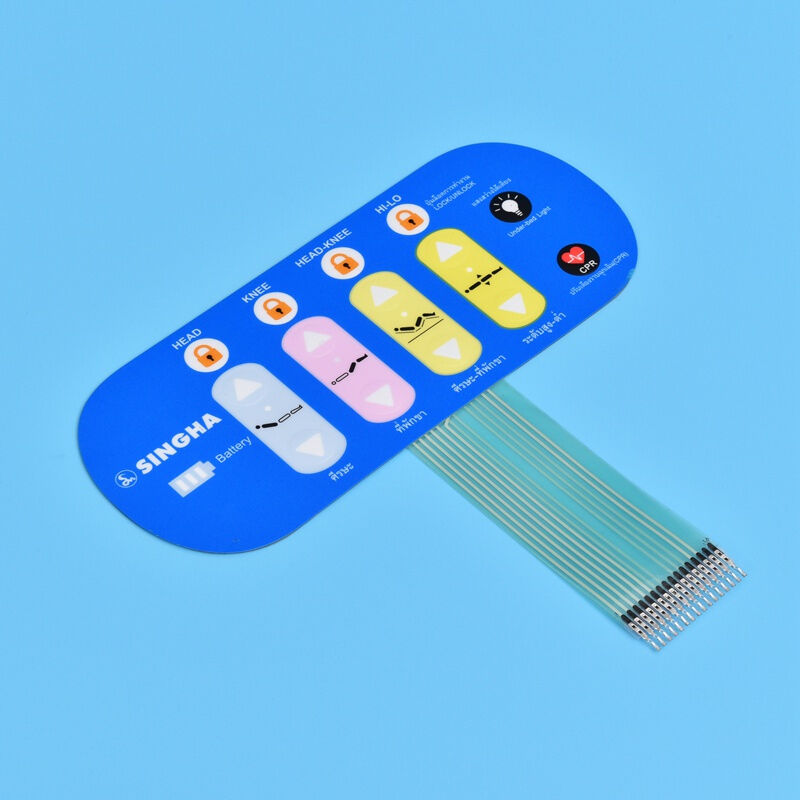

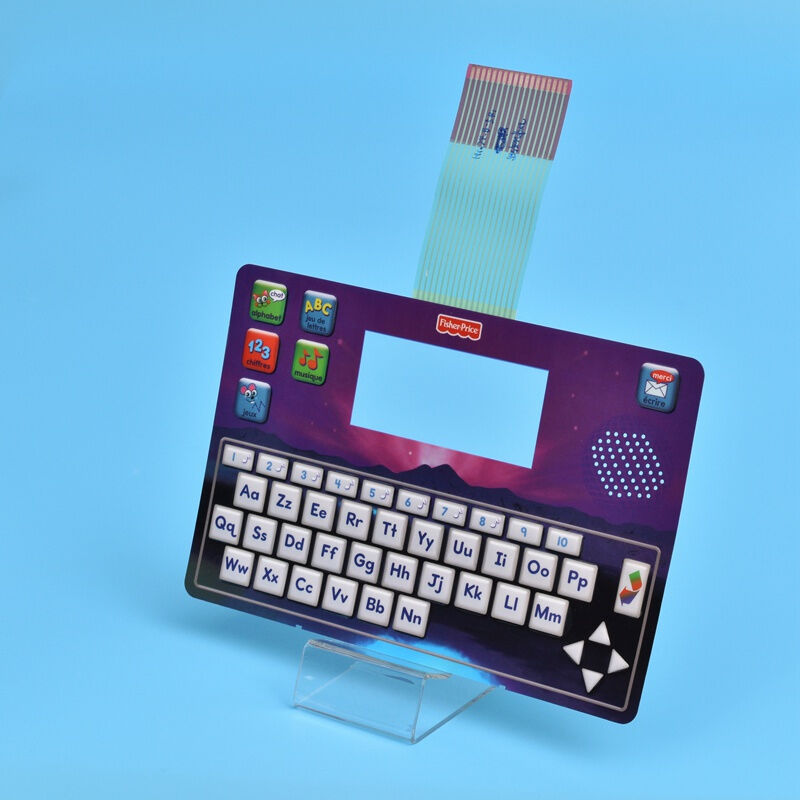

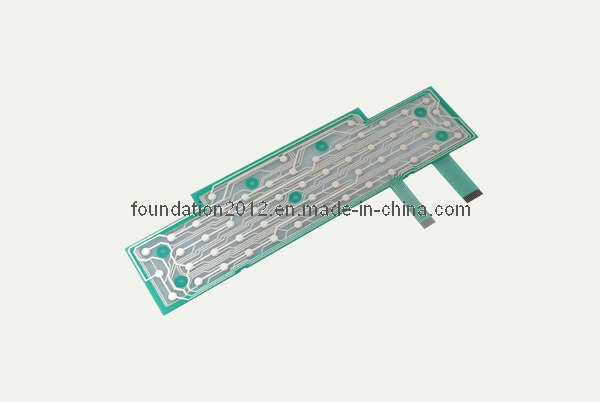

製品画像
