ハイライト
金属ドーム膜スイッチ
,柔軟な回路膜パネル
,触覚膜スイッチボード
-
接点の種類タイプc 接触
-
材料ペット
-
検出方法Retro-reflectiveモード
-
スイッチの数多制御スイッチ
-
サーキットの評価35V (DC),100mA,1W
-
接触抵抗10Ω --700Ω
-
絶縁抵抗> 100MΩ 250V DC
-
コントクトバウンズ≤ 5ms
-
耐電圧性250VRms(50-60Hz 1分)
-
平均余命フラットタイプ：500万回以上、タクタイルタイプ：100万回以上
-
作動力フラットタイプ 57-284G (2-10 オンス)、タクタイルタイプ 170-397g (6-14 オンス)
-
スイッチストロークフラットタイプ0.1～0.5mm、触覚タイプ0.6～1.5mm
-
動作温度-40 - +80
-
保管温度-40 ～ +85
-
湿度40、90% ～ 95%、240 時間
-
証明ISO9001
-
最小注文数量100

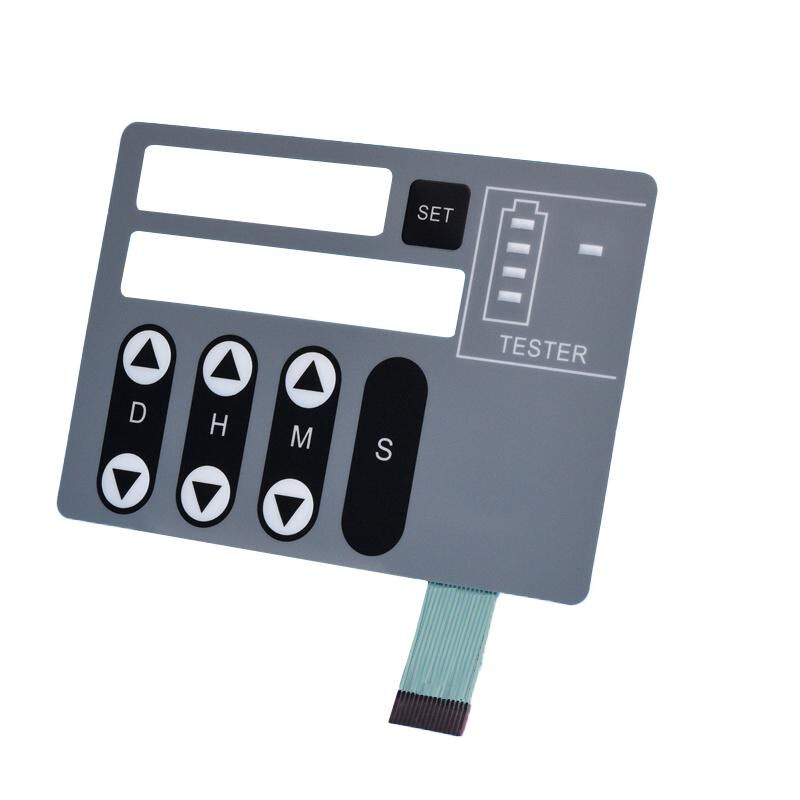

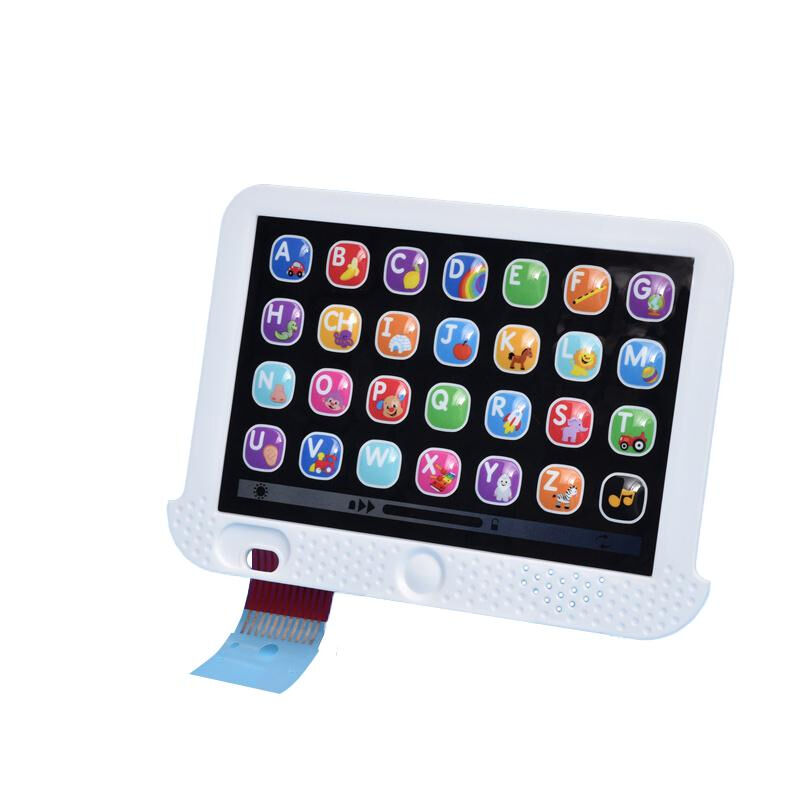

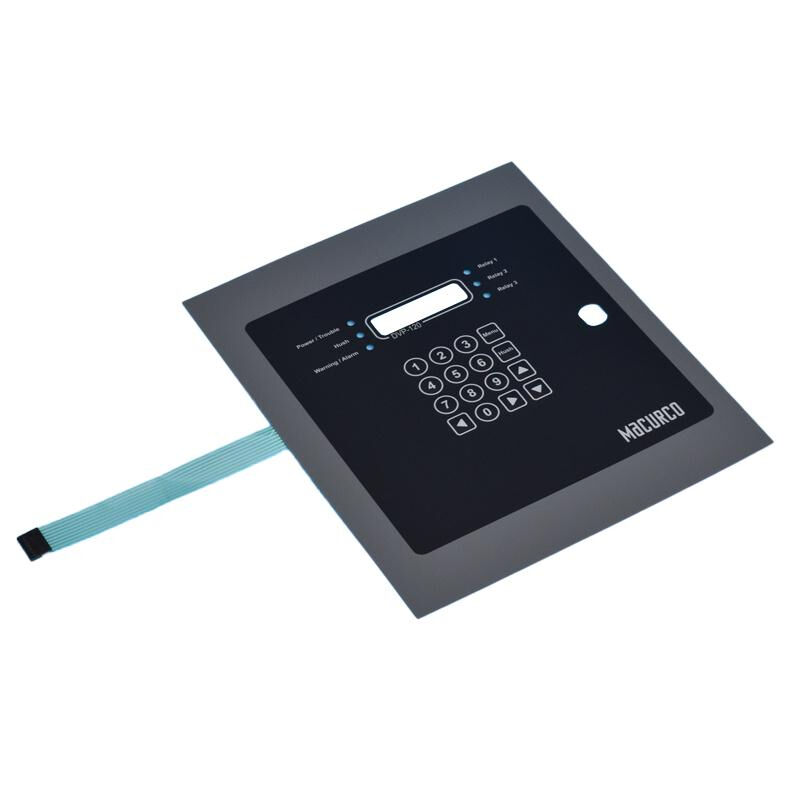

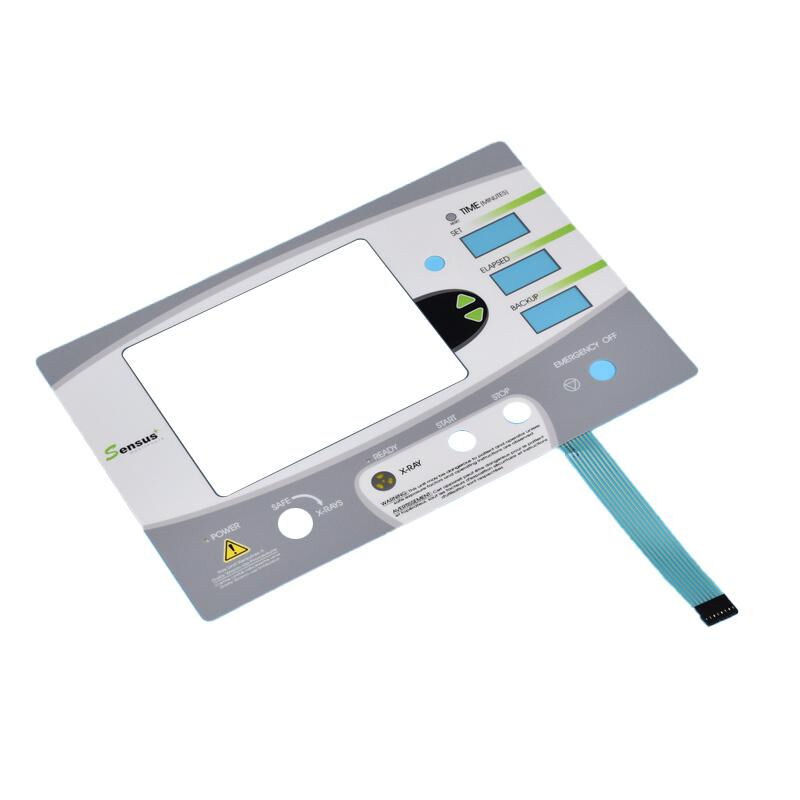

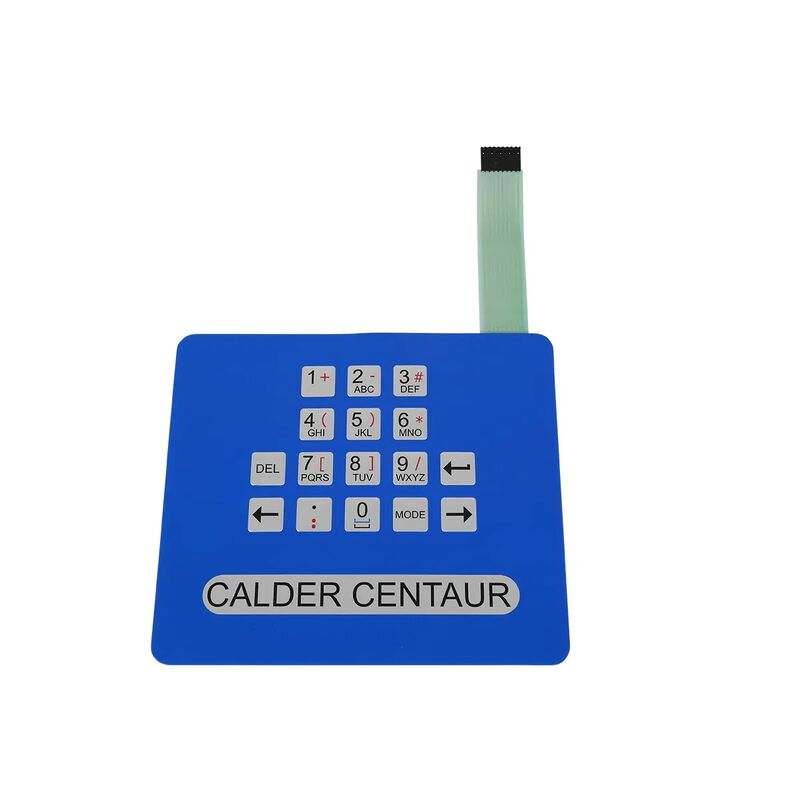

メタルドーム 柔軟な回路板 パネル膜スイッチ
メタルドーム フレキシブル基板 パネル メンブレンスイッチ
メンブレン スイッチとシリコーン ラバー キーパッドにおける 10 年以上の設計と製造の専門知識を活かし、当社はエレクトロニクス、家電製品、医療機器、軍用車両に信頼性の高いソリューションを提供しています。当社の品質への取り組みは、世界中の 100 を超えるお客様からの信頼を獲得しています。
すべての回路、グラフィック オーバーレイ、メンブレン スイッチは工場から出荷される前に徹底的なテストと検査を受け、最適なパフォーマンスと信頼性が保証されます。
フレキシブルプリント回路仕様
材料:導電性銀とカーボンを配合したポリエステル
背面接着剤:アメリカの3M 467MP、3M 468MP、3M9472LEなど
回路の特徴
- 100% 品質テスト済み
- 長寿命
- 2色LEDの統合
- 両面FPC回路
性能仕様
電子的特性:
| 回路定格 | 35V(DC)、100mA、1W |
| 接触抵抗 | 10Ω - 700Ω (配線の長さと材質によって異なります) |
| 絶縁抵抗 | > 100MΩ @ 250V DC |
| コンタクトバウンス | ≤ 5ms |
| 耐電圧性 | 250VRms(50-60Hz 1分) |
機械的特性:
| 平均余命 | フラットタイプ：500万回以上 触覚タイプ: ≥ 100 万サイクル |
| 作動力 | フラットタイプ：57～284g（2～10オンス） 触覚タイプ: 170-397g (6-14 オンス) |
| スイッチストローク | 平型：0.1～0.5mm 触覚タイプ: 0.6-1.5mm |
環境パラメータ:
| 動作温度 | -40℃～+80℃ |
| 保管温度 | -40℃～+85℃ |
| 湿度 | 40、90%-95%、240時間 |
| カラーマッチング | Pantone カラーマッチングシステム |
追加仕様
材料:テクスチャード PC、マット仕上げの光沢 PC、オートタイプ PET、PVC
厚さ:0.5、0.7、0.8、1.0mm
LED ウィンドウ:すべての色で透明または半透明
エンボスキー:ポリドームとリム
メタルドーム：Nicomatic および Innovan ブランド、ニッケルおよび金メッキ
技術仕様
| リード線抵抗 | <1Ω/CM |
| 定格電流 | 25～100mA、DC0～30V |
| 定格電圧 | <50V、DC |
| 絶縁抵抗 | <100MΩ、250V DC |
| 一生 | >100万サイクル |
| 動作温度 | -104°F ～ 158°F (-40°C ～ 70°C) |
| 動作湿度 | 104°F、<98% RH で |
| ドームスプリングバックタイム | <5 ミリ秒 |
| 母材耐電圧 | DC1500V |
| 尾部の柔軟性 | 180度以内の任意の角度 |
特別な能力:防水、EMIシールド、ウィンドウ/レンズコーティング、埋め込みLED、各種UV仕上げなどのカスタム要件にも対応できます。
生産・事業内容
生産能力:100万台
単価：交渉可能
配送条件:EXW
支払い条件:T/T
起源：東莞
パッキング：カートン入り
製品画像
